電動汽車充電樁用充電電纜
面對日益嚴峻的能源、環境、氣候變化，發展新能源動力汽車已經逐步成為全球共識。電動汽車作為解決方案之一，其普及將對新能源應用以及交通系統產生積極而又深遠的影響，電動汽車充電用電纜用于電動汽車與電源的充電連接，是電動汽車傳導充電系統的關鍵設備之一，該類產品性能的優劣對電動汽車的安全可靠運行將產生直接的影響。
一、執行標準：GB/T33594 、2PFG1908、CQC1103-CQC1105
二、產品特性： 充電樁用電纜使用特種原材料及特殊生產工藝， 質量可靠、使用壽命長。具有耐磨、耐碾壓、抗彎曲扭轉、耐酸堿、耐溶劑、耐高低溫等特性。
1、導體類型：導體采用多股鍍錫或不鍍錫無氧銅絲絞合而成，柔韌性強、導電率良好。
2、絕緣特性：根據客戶要求可采用特種改性TPE、TPV 彈性體材料或乙丙橡膠或聚氨酯TPU 材料。 具有耐油、耐水耐腐蝕、耐高低溫、耐磨、耐碾壓、機械強度較高、阻燃、化學穩定性及介電性能優良，產品性能佳，使用安全性高，使用壽命長的特點。
3、適用環境溫度：
材 料 | 溫 度 ℃ |
TPE、TPV、乙丙橡膠材料 | -40 ~ 90 |
TPU聚氨酯材料 | -55 ~ 125 |
4、適用范圍：用于連接電動汽車充電裝置與充電基礎設施，從而對電動汽車進行電力傳輸，并配備一定數量的信號線、控制線、電源輔助線等來確保整個充電過程控制準確、操作安全可靠。
5、使用特性：
充電樁電纜可在室內或室外使用，室外使用時充電樁電纜應滿足高寒、日光、雨水以及汽車用油類物質的侵蝕，這就要求電纜具備適用于使用場合的抗紫外線、臭氧、耐高低溫和化學侵蝕等特殊性能。
充電樁電纜在使用過程中，會被頻繁的拉伸彎曲或被電動汽車碾壓等外界的機械損傷，所以這也要求充電樁電纜滿足特殊的機械性能要求如曲繞、彎曲、車輛碾壓試驗等
a、本產品在充電過程中對電壓、電流等的信號進行可靠地控制和傳輸 ，具有耐高低溫、防電磁干擾 、防水耐油、耐酸堿、耐磨耐UV等特性。
b、本產品采用特殊的工藝及材料，具有高柔性特點, 最小彎曲半徑為5D，具有良好的耐曲撓，抗碾壓、抗開裂等特性，便于敷設及使用。

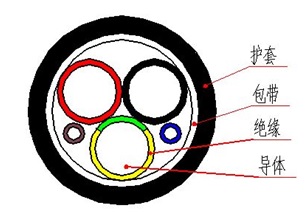

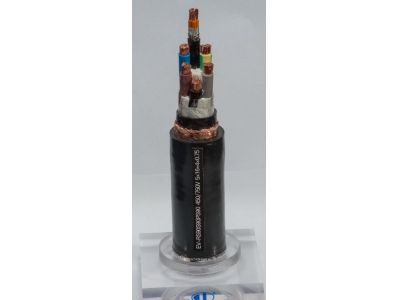

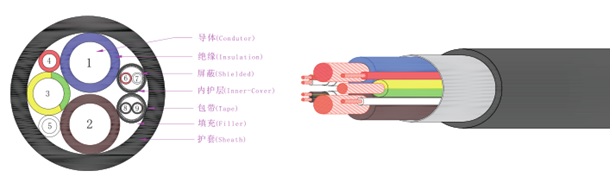

三、產品結構示意圖例
 |  |
 |  |
四、充電電纜型號規格及線芯對應連接器接口功能說明
表1：常用充電電纜規格參數表
型號 | 規 格 | 主導體 直徑 (近似值) mm | 主絕緣 線芯外徑(近似值) mm | 電纜外徑 (近似值) mm | 參考載流量 A | |
交流 | EV-SS EV-S90S90 EV-S90U | 3×2.5mm2+2×0.75mm2 | 2.0 | 3.8 | 13.5±0.5mm | 16A |
3×2.5mm2+4×0.75mm2 | 2.0 | 3.8 | 14.0±0.5mm | 16A | ||
5×2.5mm2+2×0.75mm2 | 2.0 | 3.8 | 17.0±1.0mm | 16A | ||
5×2.5mm2+2×1.5mm2 | 2.0 | 3.8 | 18.0±1.0mm | 16A | ||
3×6mm2+2×0.75mm2 | 3.0 | 5.0 | 16.5±1.0mm | 32A | ||
直流 | EVDC-SS EVDC-S90S90 EVDC-S90U | 2×16mm2+1×10mm2+2×2.5mm2+2P(2×0.75)mm2 | 5.0 | 8.0 | 22.5±1.0mm | 65A |
2×16mm2+1×10mm2+2×4.0mm2+2P(2×0.75)mm2 | 5.0 | 8.0 | 25.5±1.0mm | 65A | ||
2×25mm2+1×16mm2+2×2.5mm2+2P(2×0.75)mm2 | 6.8 | 9.8 | 27.0±1.0mm | 90A | ||
2×25mm2+1×16mm2+2×4.0mm2+2P(2×0.75)mm2 | 6.8 | 9.8 | 28.5±1.0mm | 90A | ||
2×35mm2+1×16mm2+2×2.5mm2+2P(2×0.75)mm2 | 8.0 | 11.0 | 31.0±1.0mm | 125A | ||
2×35mm2+1×16mm2+2×4.0mm2+2P(2×0.75)mm2 | 8.0 | 11.0 | 32.5±1.0mm | 125A | ||
2×50mm2+1×25mm2+2×2.5mm2+2P(2×0.75)mm2 | 10.0 | 13.5 | 35.0±1.0mm | 160A | ||
2×50mm2+1×25mm2+2×4.0mm2+2P(2×0.75)mm2 | 10.0 | 13.5 | 36.5±1.0mm | 160A | ||
2×70mm2+1×25mm2+2×2.5mm2+2P(2×0.75)mm2 | 11.5 | 15.0 | 38.5±1.0mm | 200A | ||
2×70mm2+1×25mm2+2×4.0mm2+2P(2×0.75)mm2 | 11.5 | 15.0 | 39.5±1.0mm | 200A | ||
備注：主電纜、輔助電源線及控制線芯不同芯數及規格、顏色，護套顏色（橙色/黑色）均可以根據客戶的要求及相關標準進行生產。
表:2 直流充電電纜線芯顏色及功能說明
線芯編號 | 供電和車輛接口標識 | 線芯顏色 | 額定電壓和額定電流 | 功能 |
1 | DC+ | 棕 | 750V 125A/250A | 直流電源正，鏈接直流電源正與電源正極 |
2 | DC- | 藍 | 750V 125A/250A | 直流電源負，鏈接直流電源負與電源負極 |
3 | PE | 黃/綠 | — | 保護接地（PE），連接供電設備地線和車輛車身地線 |
4 | S+ | 紅 | 30V 2A | 充電通信CAN-H，連接非車載充電機與電動汽車的通信線 |
5 | S- | 白 | 30V 2A | 充電通信CAN-L，連接非車載充電機與電動汽車的通信線 |
6 | CC1 | 黑 | 30V 2A | 充電連接確認1 |
7 | CC2 | 黑或棕 | 30V 2A | 充電連接確認2 |
8 | A+ | 紅 | 30V 2A | 低壓輔助電源正，連接非車載充電機為電動汽車的低壓輔助電源 |
9 | A- | 白 | 30V 2A | 低壓輔助電源負，連接非車載充電機為電動汽車的低壓輔助電源 |
表3 交流充電電纜線芯顏色及功能說明
線芯編號 | 供電和車輛接口標識 | 線芯顏色 | 功能 | |
1 | L | 棕 | 交流電源 | 250V/440V 16A/32A |
2 | N | 藍 | 中線 | 250V/440V 16A/32A |
3 | PE | 黃/綠 | 保護接地 | - |
4 | CP | 紅 | 控制確認 | 30V 2A |
5 | CC | 白 | 充電連接確認 | 30V 2A |
6 | NC1 | 黑 | 備用擴展 | - |
7 | NC2 | 黑或棕 | 備用擴展 | - |
